Создание объектов и точек учета

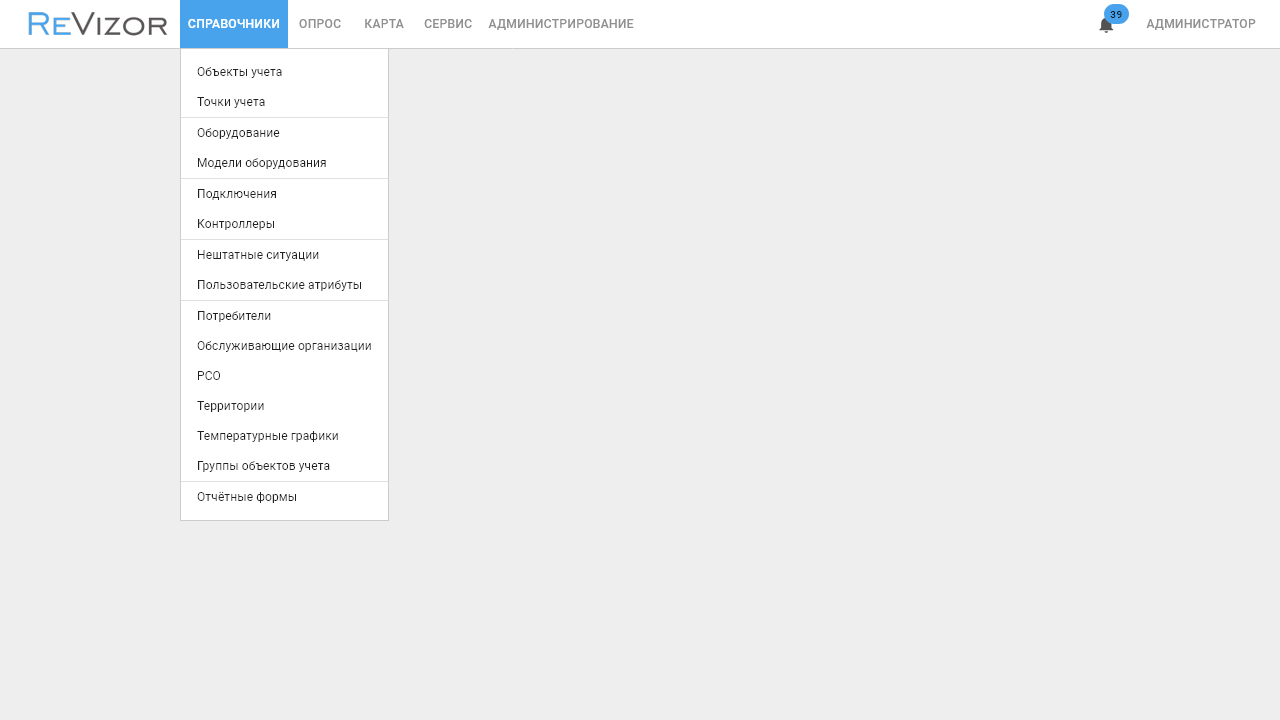

Основной функционал системы заложен в справочниках.

Справочники

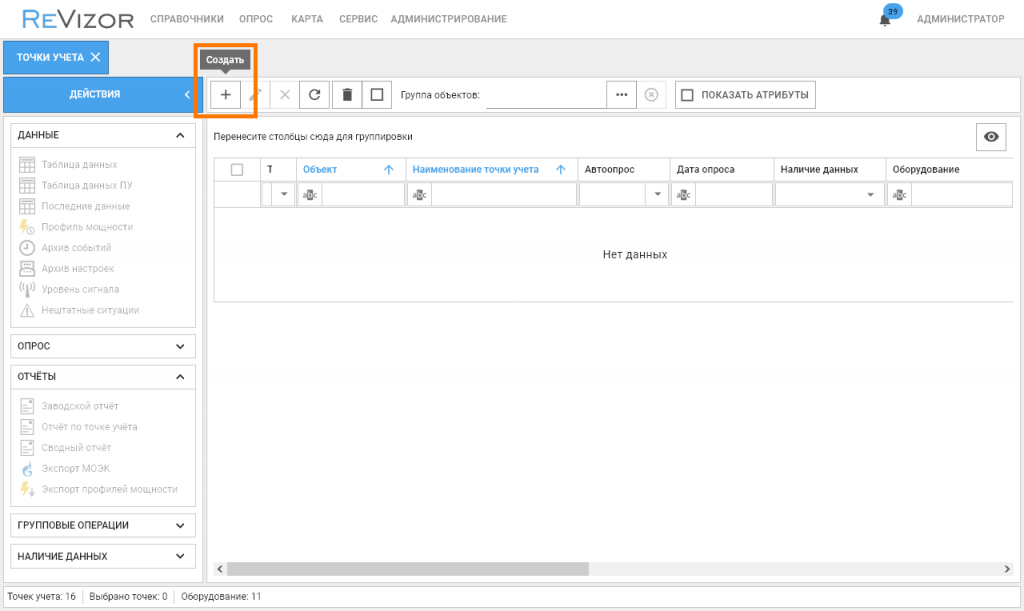

Для создания точки учета необходимо перейти в Справочники -> Точки учета и нажать на ‘Добавить точку учета’.

Справочник точек учёта

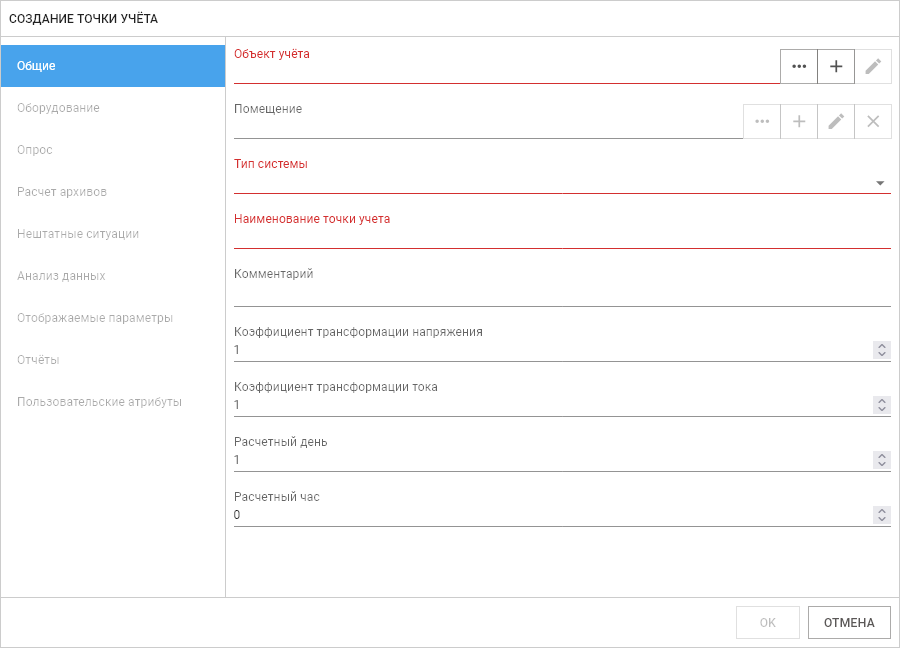

Откроется редактор точек учета. Поля обязательные к заполнению будут помечены красным цветом. Для создания точки необходимо указать Объект учета. Для этого можно выбрать существующий из списка или создать новый. Также необходимо задать тип системы и наименование точки учета.

Редактор точки учёта

При выборе создания объекта учета откроется редактор объекта учета, в котором необходимо указать наименование и адрес. После нажатия Сохранить объект привяжется в точке учета. Интерфейс создания объектов учета также доступен из соответствующего справочника Объекты учета.

Редактор объекта учёта

Во вкладке Оборудование в поле Оборудование необходимо указать устройство, которое будет использоваться при опросе точки учета. Соответствующими кнопками можно выбрать оборудование из списка существующих или создать новое.

Вкладка оборудование

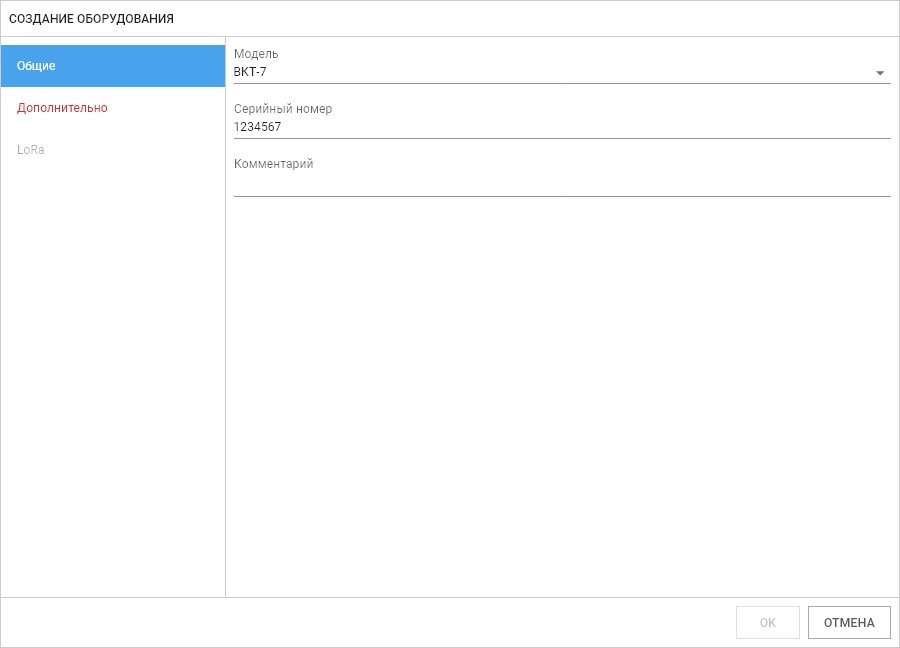

При выборе создания нового оборудования откроется редактор оборудования. В поле Модель задается модель оборудования. Выбрать модель можно из выпадающего списка или воспользоваться поиском. Например, ввод с клавиатуры ВЗЛЕТ отфильтрует список моделей содержащих ВЗЛЕТ в своем названии. В зависимости от выбранной модели может потребоваться указание дополнительных полей(серийный номер, сетевой адрес, пароль и т.д.). Необходимые для заполнения поля будут помечены красным цветом. Интерфейс создания оборудования также доступен из соответствующего справочника Оборудование.

Редактор оборудования

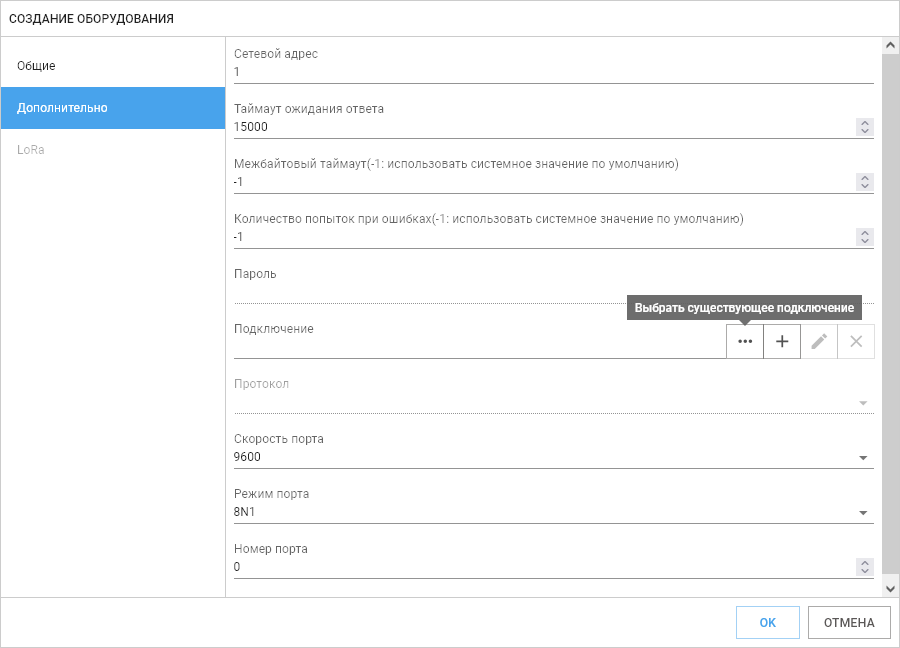

Во вкладке Настройки опроса в пункте Подключение необходимо указать информацию о подключении. Соответствующими кнопками можно выбрать подключение из списка существующих или создать новое.

Вкладка настроек опроса

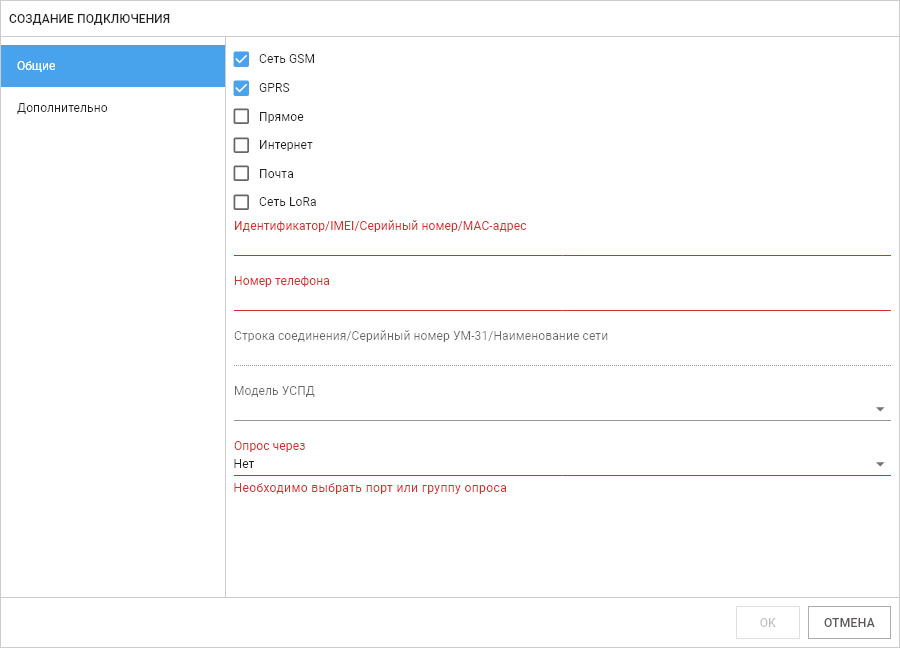

При выборе создания нового подключения откроется новое окно редактора подключений. Задать необходимые флажки на типах линии связи и заполнять обязательные поля. Для типов соединения Сеть GSM и Интернет потребуется также указать порт или группу портов опроса.

Редактор подключения

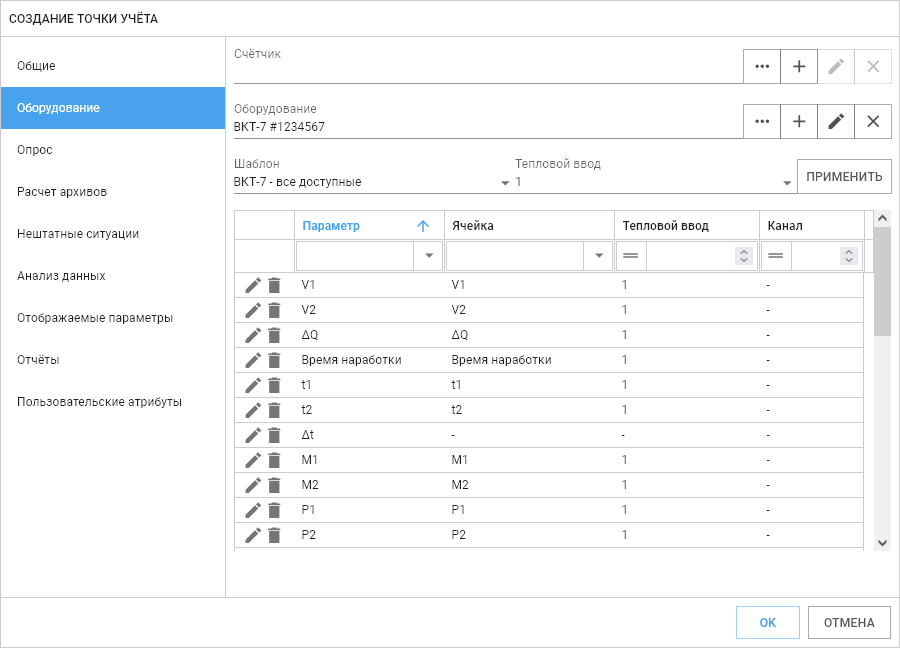

После создания оборудования или выбора из существующих в зависимости от модели, может потребоваться задание привязки ячеек. Для упрощения можно воспользоваться одним из доступных шаблонов в поле Шаблон, если устройство поддерживает больше 1-го теплового ввода, то выбрать номер Теплового ввода, и нажать применить.

Привязка ячеек точки учета

Далее точку учета необходимо поставить на автоопрос. Для этого нужно перейти во вкладку Опрос редактора точки учета и установить флажок Автоопрос. В Дата начала архива необходимо установить дату, начиная с которой будет производиться чтение архивных данных. В поле Соединение выбрать из списка созданное ранее соединение. В поле Запрашиваемые данные установить флажки в зависимости от доступных для конкретной модели устройства типов данных.

Постановка точки учёта на автоопрос
