Модели оборудования

Основные элементы справочника моделей оборудования​

Справочник представляет собой общий список, поддерживаемых в системе моделей оборудования (ПУ и пр. устройства) и пользовательских моделей в табличном виде.

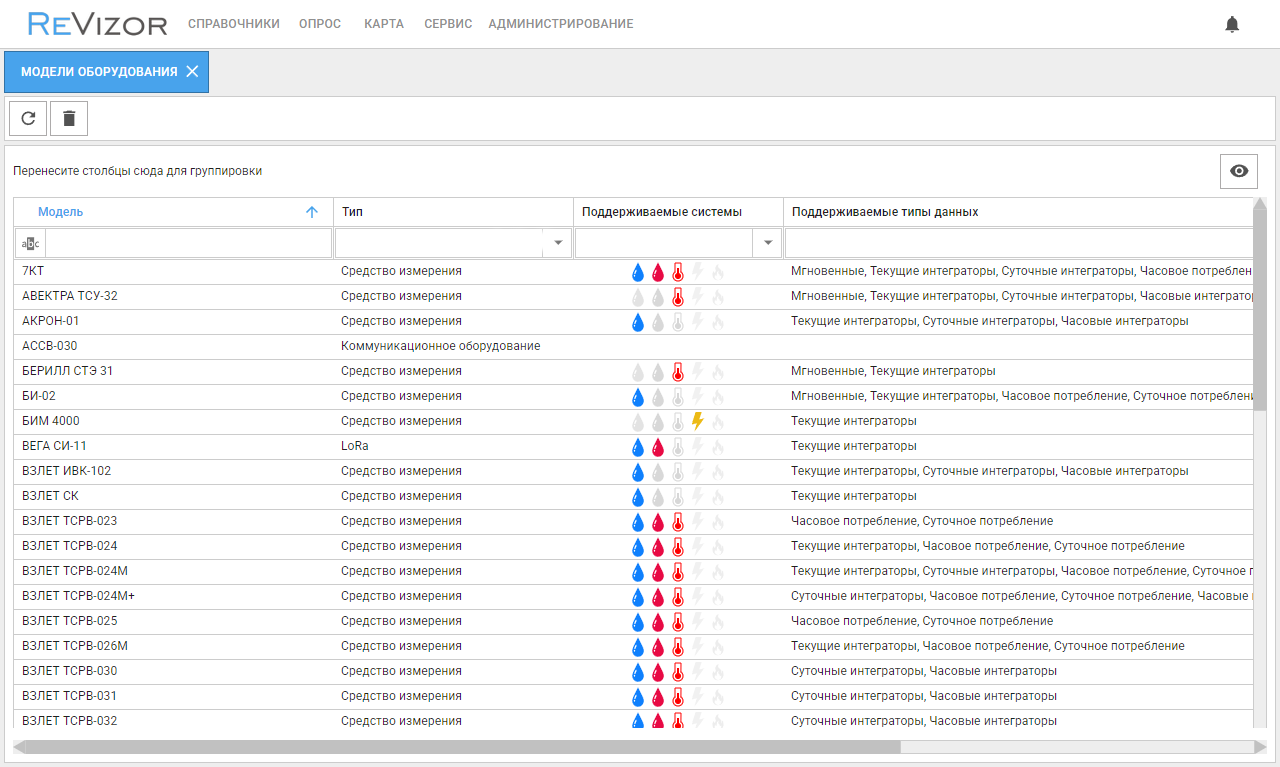

Интерфейс справочника моделей оборудования.

Элементы панели инструментов​

Описание элементов панели:

- Открывает Редактор моделей оборудования, для создания новыйх пользовательских моделей оборудования.
- Открывает Редактор моделей оборудования, в режиме редактирования выбранной модели оборудования.
- Удаляет выбранную модель оборудования.
- Обновляет текущий список внутри справочника, для отображения актуальных данных.
- Удаляет все заданные фильтры в списке моделей оборудования.

Примечание

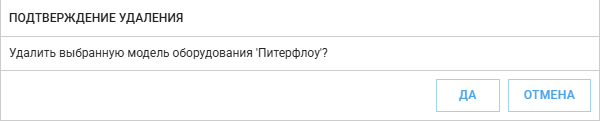

После нажатия кнопки

появляется окно подтверждения удаления.


Примечание

Кнопки

и активны, только если выбрана модель оборудования в списке

Рабочая область справочника​

Для быстрого поиска модели оборудования, можно использовать быстрые фильтры по столбцам с данными/параметрами моделей оборудования.

Справочник представлен в виде списка со столбцами, отображающими Модель, тип, класс СИ, поддерживаемые системы и прочие параметры модели оборудования. Справочник поддерживает сортировку и группировку всех данных.

Примечание

Столбец Заводской отчет указывает, поддерживаются ли в системе заводские формы отчета для этой модели оборудования.

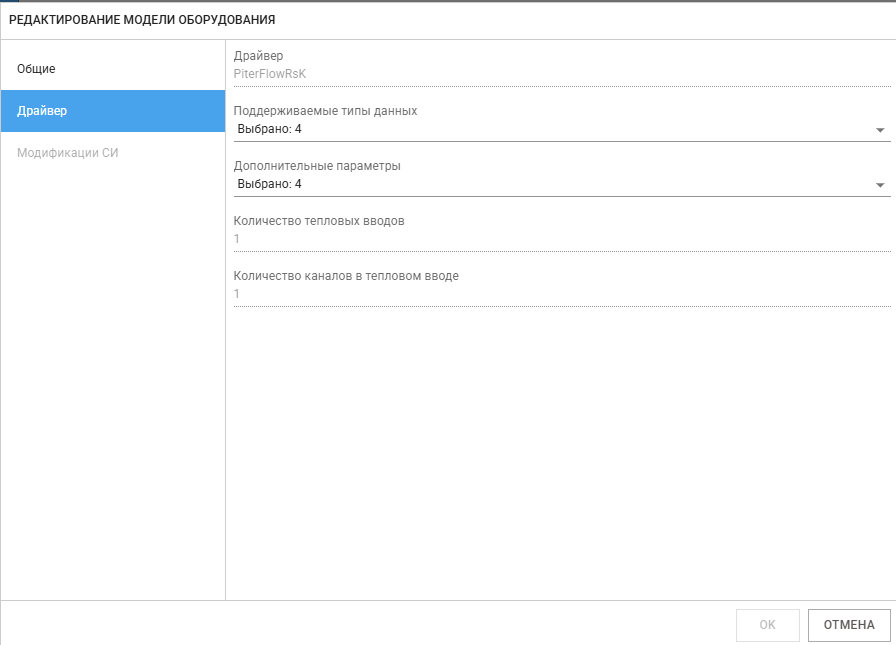

Редактор моделей оборудования​

Редактор моделей оборудования используется для создания или редактирования пользовательских моделей оборудования в системе, для возможности привязки различных счетчиков, датчиков, расходомеров и прочего оборудования в Точках учета.

Примечание

Все поля в редакторе, отмеченные

красным цветом обязательны для заполнения

Описание полей вкладок редактора


  • Наименование модели - указывается наименование модели.
  • Класс оборудования – указываются классы (тип) оборудования из списка (средство измерения, коммуникационное оборудование, контроллер или LoRa оборудование) .
  • Класс средства оборудования – указываются классы СИ, если класс оборудования указан "Средство измерения" из списка.
  • Поддерживаемые типы систем – указываются типы поддерживаемых систем из списка.
