Оборудование

Основные элементы справочника оборудования

Справочник представляет собой общий список, подключенного к системе Оборудования (ПУ и пр. устройства). в табличном виде.

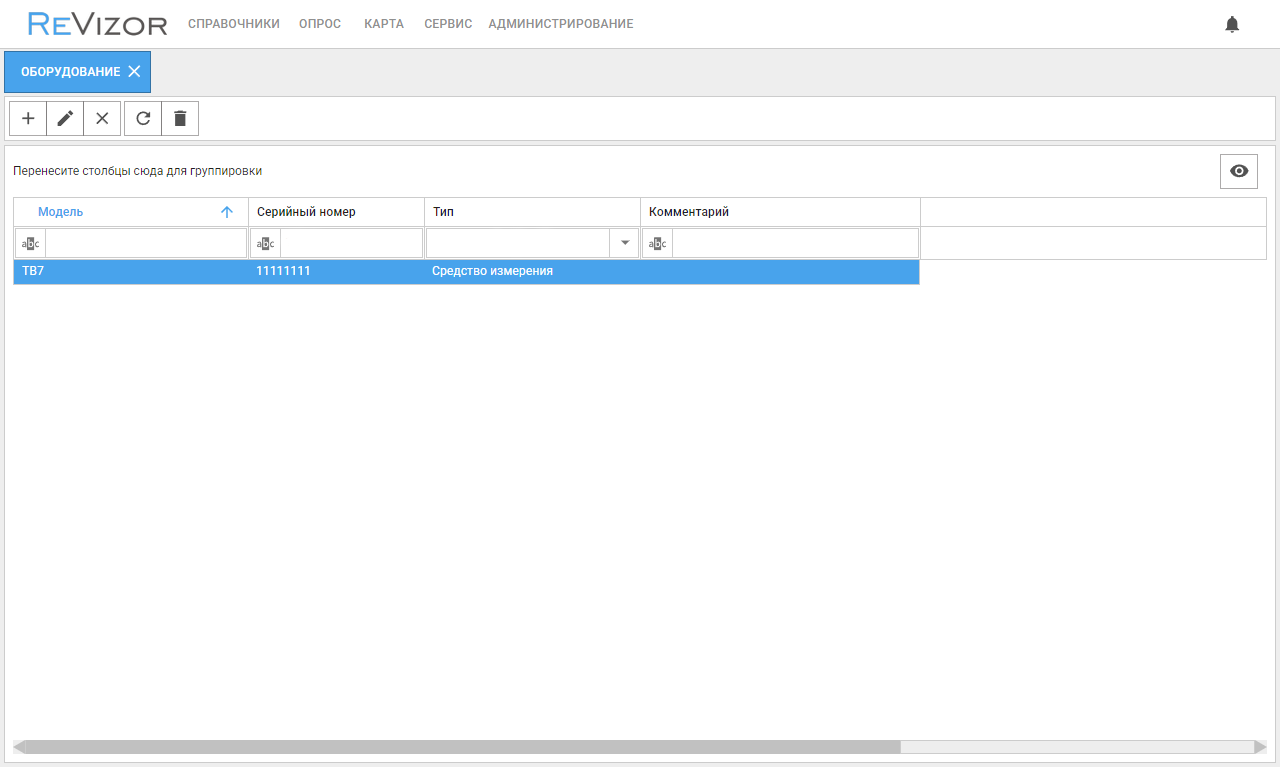

Интерфейс справочника Оборудования.

Элементы панели инструментов

Описание элементов панели:

- Открывает Редактор оборудования, для создания нового оборудования.
- Открывает Редактор оборудования, в режиме редактирования выбранного оборудования.
- Удаляет выбранное оборудование.
- Обновляет текущий список внутри справочника, для отображения актуальных данных.
- Удаляет все заданные фильтры в списке оборудования.

Примечание

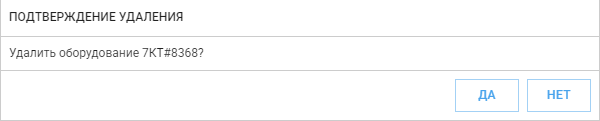

После нажатия кнопки

появляется окно подтверждения удаления.

Примечание

Кнопки

и активны, только если выбрано оборудование в списке

Рабочая область справочника

Для быстрого поиска оборудования, можно использовать быстрые фильтры по столбцам с данными/параметрами оборудования.

Справочник представлен в виде списка со столбцами, отображающими Модель, Серийный номер, тип и прочие параметры оборудования. Справочник поддерживает сортировку и группировку всех данных.

Редактор оборудования

Редактор оборудования используется для создания или редактирования оборудования в системе.

Важно!

Процесс создания оборудования для опроса полностью описан на странице Создание объектов и точек учета

На данной странице представлено только описание всех полей и вкладок редактора.

Окно редактора оборудования, режим создания нового оборудования

Примечание

Все поля в редакторе, отмеченные

красным цветом обязательны для заполнения

Описание полей вкладок редактора

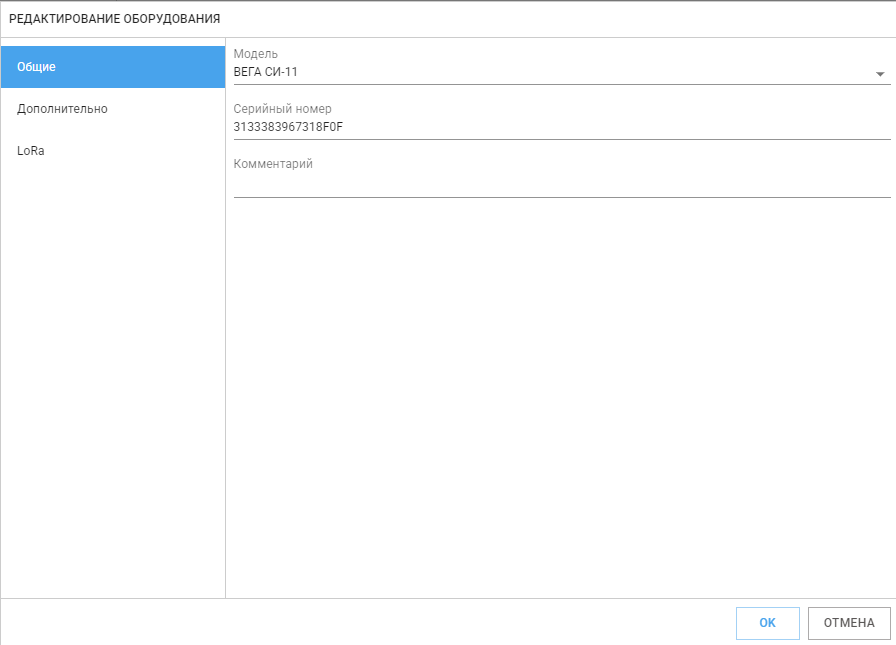

Общие

• Модель - указывается модель оборудования из списка Справочника моделей оборудования.
• Серийный номер – указывается серийный/заводской номер ПУ.
• Комментарий – указывается любой комментарий по собственному желанию, можно внести какой то текст для сортировки по полю Комментарий и тд.

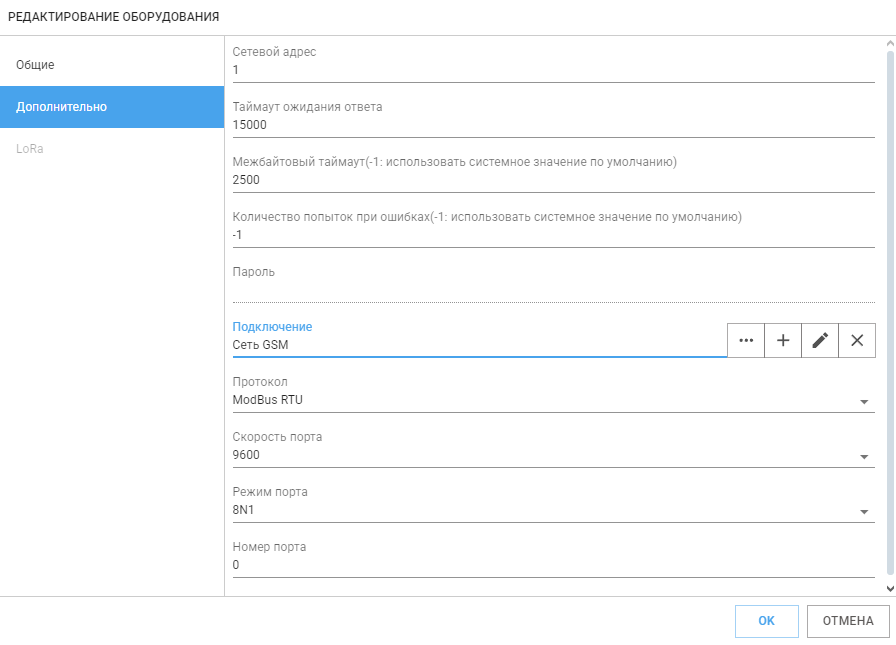

Дополнительно

В данной вкладке указываются дополнительные настройки Оборудования, с которого осуществляется считывание данных (некоторые поля могут быть активными или не активными, в зависимости от того, требует ли выбранная модель оборудования указания этих параметров)

• Сетевой адрес - сетевой адрес ПУ (если необходим)
• Таймаут ожидания ответа - время ожидания ответа от ПУ на запрос системы в миллисекундах (по умолчанию -1). Можно увеличить, если значения по умолчанию не достаточно для успешного опроса.
• Межбайтовый таймаут - время ожидания конца пакета данных от ПУ (по умолчанию -1). Можно увеличить, если значения по умолчанию не достаточно для успешного опроса.
• Количество попыток при ошибках - количество ошибок опроса (таймаут или неверный пакет с данными), после которого система завержает опрос и помечает его, как не успешный.
• Пароль - пароль для доступа к получению данных с ПУ если указание его необходимо.
• Подключение - подключение, с помощью которого, происходит непосредственное считывание данных с ПУ, выбирается из списка справочника подключений нажатием на кнопку или создается новое, кнопкой , если подключение уже привязано, то его можно отредактировать кнопкой или отвязать кнопкой .
• Протокол - протокол обмена из настроек ПУ (необходимо указывать для некоторых моделей ПУ)
• Скорость порта - Скорость порта на ПУ, для работы опроса с помощью контроллеров, работающих в режиме "Со сменой скорости"
• Режим порта - Параметры порта на ПУ, для работы опроса с помощью контроллеров, работающих в режиме "Со сменой скорости"
• Номер порта -

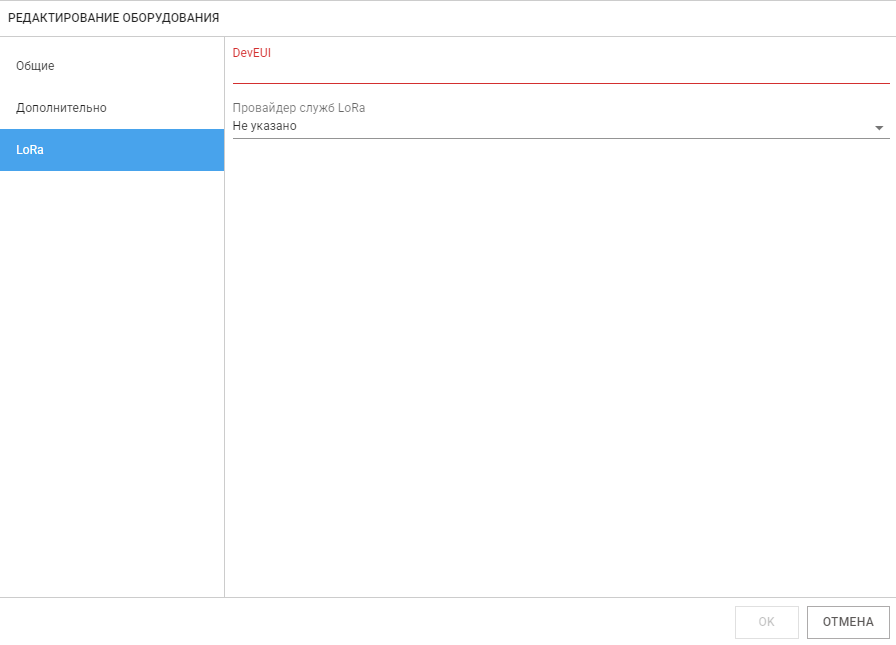

LoRa

Данная вкладка доступна только для оборудования, работающего по технологии LoRa.

• DevEUI - DevEUI идентификатор LoRa оборудования.
• Провайдер служб LoRa - используемый LoRa сетевой сервер, поддерживается Вега-Абсолют, Смартико, а также ReVizor сетевой сервер LoRa.

Совет

Для интеграции поддерживаемых в ReVizor, LoRa сетевых серверов, используйте руководство по настройке обмена с сетевыми серверами LoRa.
Для правильной работы передачи данных между ReVizor и сетевым сервером LoRa, DevEUI добавленные в обеих системах, должны совпадать.
