Настройка нештатных ситуаций
| Наименование нештатной ситуации | Причина формирования нештатной ситуации |
|---|---|
| Неполное время наработки | Время наработки за сутки меньше заданного значения. |
| Отрицательный водоразбор | Отрицательная разница между измеряемыми значениями масс по подающему и обратному трубопроводам, которая превышает суммарную погрешность расходомеров. По умолчанию величина относительной погрешности расходомера составляет 2%. |
| Отрицательный массовый расход | Отрицательные значения масс по трубопроводам. |
| Нарушение баланса масс | Разница между измеряемыми значениями масс по подающему и обратному трубопроводам, превышает заданную погрешность расходомеров. |
| Контроль работы расходомеров | Нулевые значения масс по подающему M1 или обратному M2 трубопроводам при значениях температуры на подающей магистрали T1 и разницы температур между подающим и обратным трубопроводом dT, больше заданных. |
| Останов счета Q | Нулевые значения тепловой энергии Q при температуре на подающей магистрали T1 и разницы температур между подающим и обратным трубопроводом dT, больше заданных. |
| Температура на подаче ниже, чем в температурном графике | Температура на подающей магистрали T1 ниже требуемой из заданного температурного графика и превысила максимальную заданную разницу |
| Выход за метрологический диапазон | Выход за верхнюю или нижнюю границу метрологического диапазона заданного параметра. |
| Отсутствие опроса | Отсутствия данных в системе свыше заданного количества часов. |

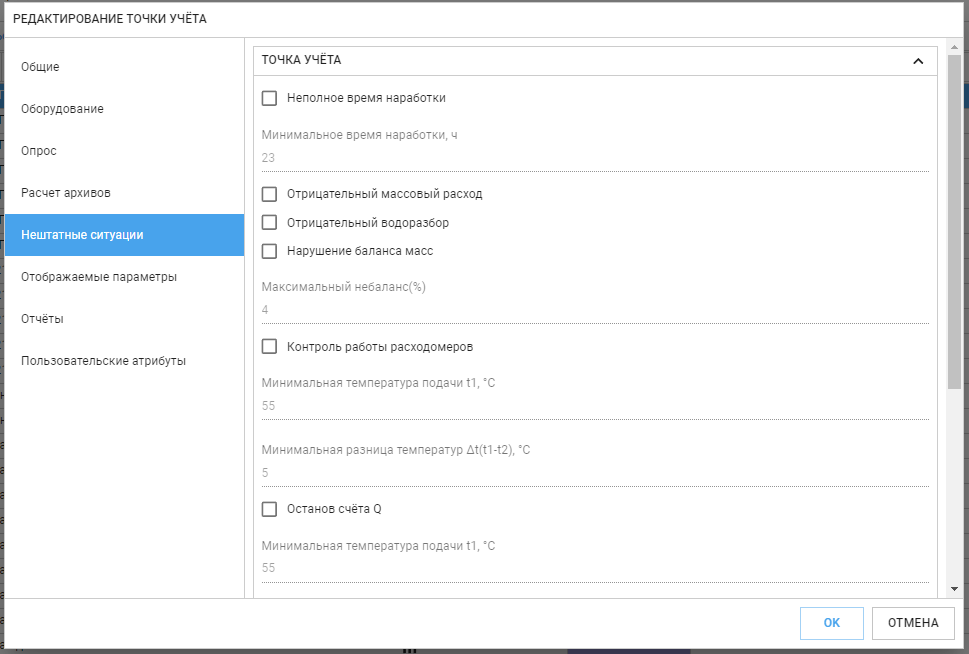

Нештатные ситуации настраиваются в свойствах точки учёта во вкладке Нештатные ситуации:
.png)
Свойства точки учета
Нештатную ситуацию выхода за метрологический диапазон можно настроить в свойствах точки учёта во вкладке Анализ данных:

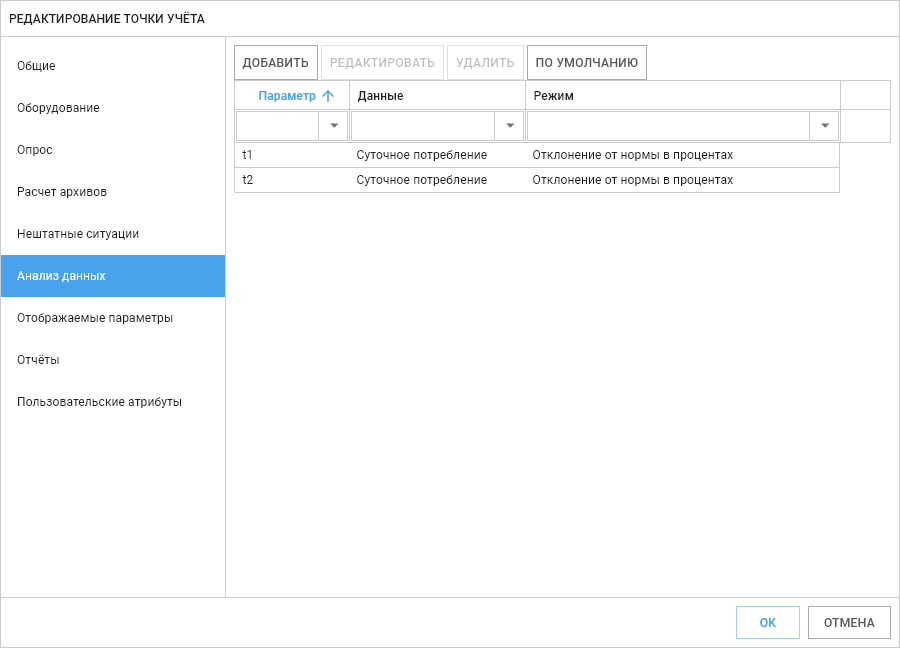

Вкладка анализа данных в свойствах точки учета
В данной таблице настраиваются пределы измеряемых параметров энергоресурса. При выходе за которые проблемные значения будут подсвечены в таблице данных. Для формирования нештатных ситуаций необходимо указать соответствующий флаг в свойствах анализируемого параметра.

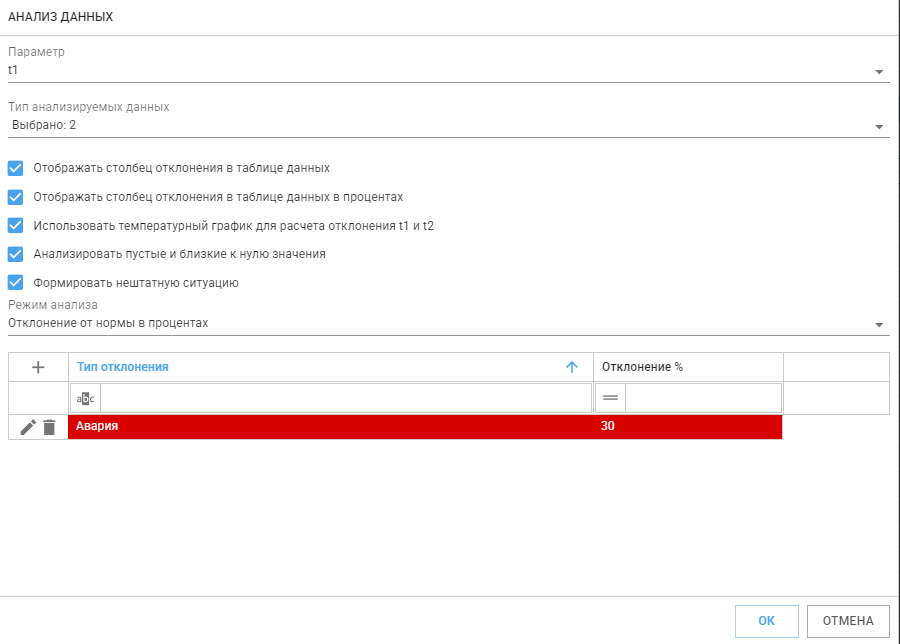

Задание отклонений для параметра t1
В примере выше для параметра t1 задан предел отклонений от нормы с использованием температурного графика. При превышении нормы в таблице данных параметр будет подсвечиваться соответствующим цветом и отмечаться как "Авария". t1 подсвечивается как проблемный.

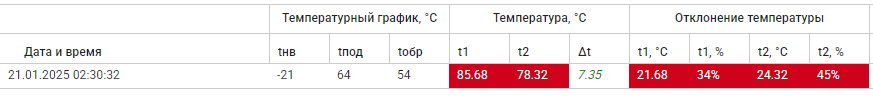

Подсветка параметра t1 при отклонении от нормы

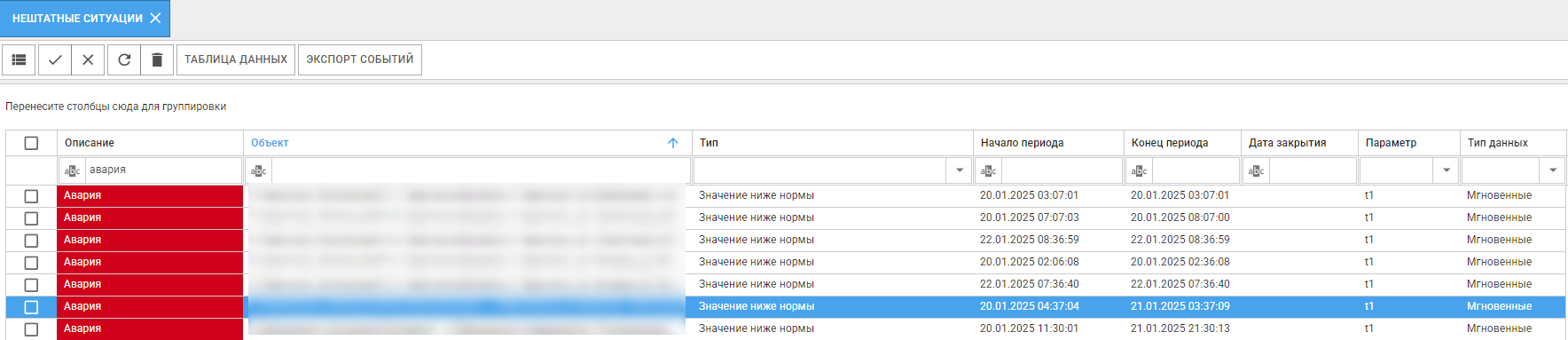

Нештатная ситуация выхода за пределы заданных значений
Для упрощения работы с этим пунктом, возможно использование заранее заданных параметров Анализа данных, для этого необходимо нажать на кнопку По умолчанию. Создание и редактирование шаблона параметров анализа данных по умолчанию задается администратором системы в меню Администрирование -> Системные настройки.

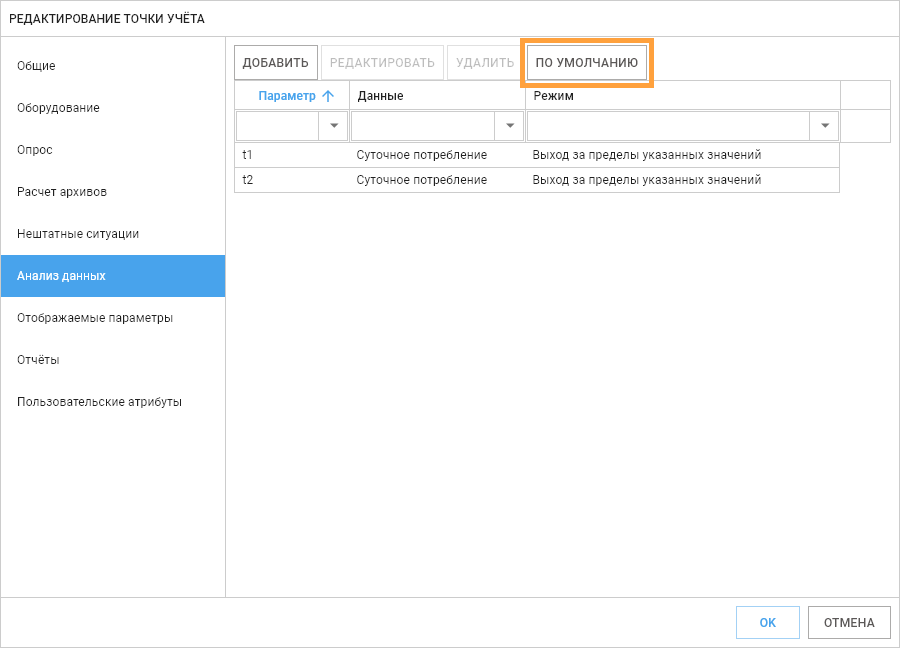

Задание настроек по умолчанию
Для быстрой настройки можно использовать заранее заготовленные шаблоны для Анализа данных и Нештатных ситуаций. настройка шаблонов выполняется в Системных настройках.
